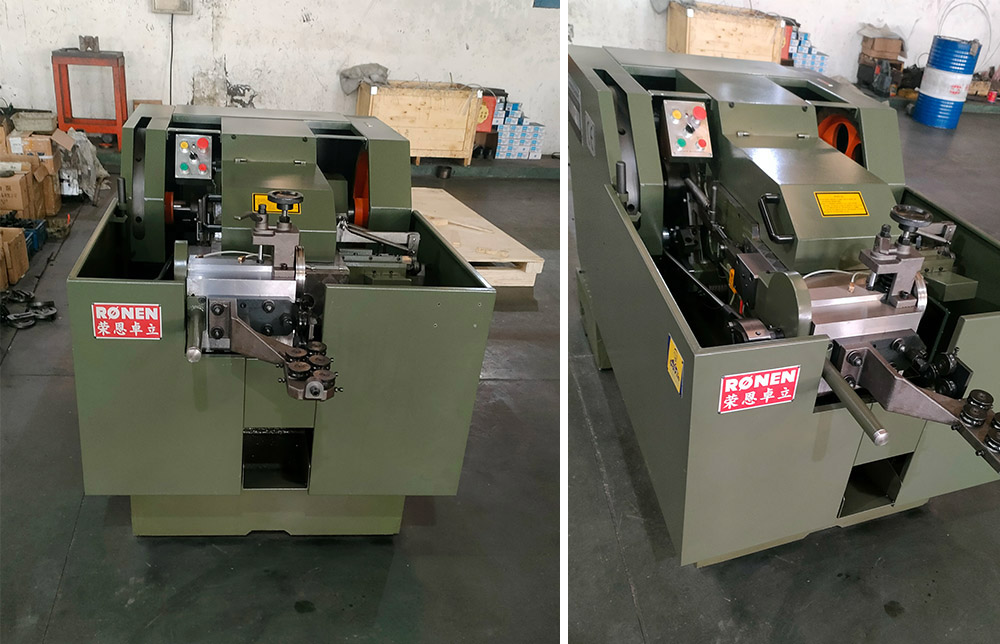

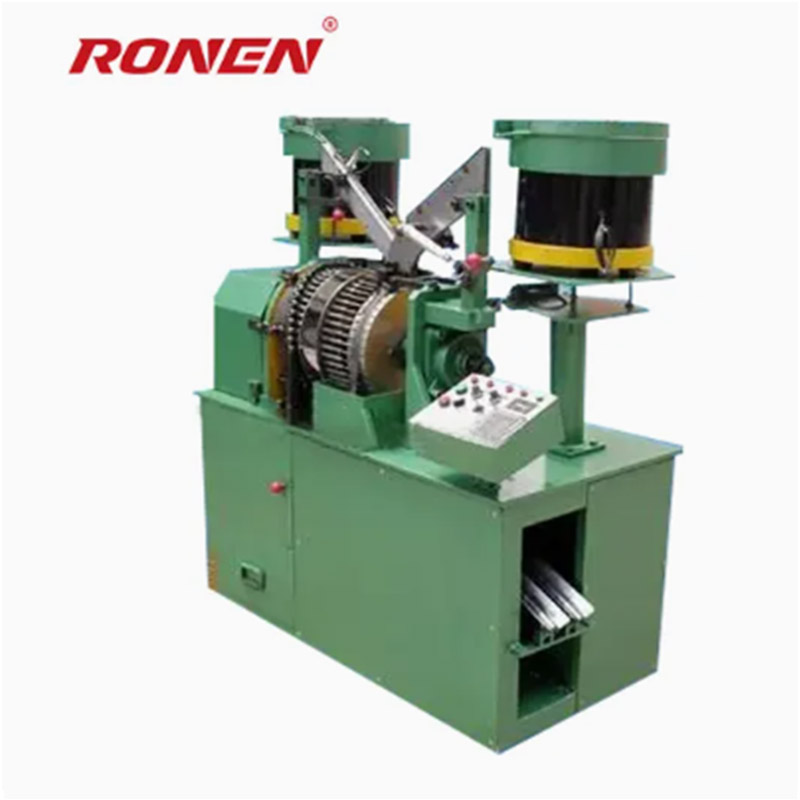

RIVET hazırlayan maşın, müxtəlif növ pərçim hazırlamaq üçün xüsusi olaraq hazırlanmışdır. Birincisi, metal tel, sonra sabit bir uzunluğun kiçik hissələrinə kəsilmiş maşına qidalanır. Sonrakı, telin bir və ya hər iki ucunu bir pərçimin baş şəklinə çevirmək üçün bir qəlibdən yapışdırılır.
RIVET hazırlayan maşın, müxtəlif növ pərçim hazırlamaq üçün xüsusi olaraq hazırlanmışdır. Birincisi, metal tel, sonra sabit bir uzunluğun kiçik hissələrinə kəsilmiş maşına qidalanır. Sonrakı, telin bir və ya hər iki ucunu bir pərçimin baş şəklinə çevirmək üçün bir qəlibdən yapışdırılır.
Məhsul parametri (spesifikasiyası)
| Model |
Vahidi |
WH-NF 11B-6S |
WH-NF 14B-6S |
WH-NF 19B-6S |
WH-NF 24B-6S |
WH-NF 33B-6S |
WH-NF 41B-6S |
| Döymə stansiyası |
Xeyr. |
6 | 6 | 6 | 6 | 6 | 6 |
| Flats fındıqları arasında |
mm |
5.5-12.7 |
10-17 |
14-22 |
17-26 |
24-33 | 30-41 |
| Uyğun hex qoz |
Dən |
M3-m6 |
M6-m10 |
M8-m14 |
M10-m18 |
M16-m22 |
M20-m27 |
| Kəsilmiş Dia |
mm |
11 | 16 | 19 | 24 | 31 | 40 |
| Qusaq |
mm |
50 | 60 | 80 | 100 | 140 | 165 |
| Saxtakarlıq gücü |
Ton |
60 | 90 | 135 | 230 | 360 | 450 |
| Əsas motor |
Hp |
15 | 20 | 50 | 75 | 150 | 200 |
| Yağlama motoru |
Hp |
1.5 | 1.5 | 1.5 3 | 1.5 3 | 3 | 3 |
| Quraşdırılmış miqdar |
Quraşdırmaq |
(1) |
(2) |
(1) (1) |
(1) (1) |
(2) |
(2) |
| Yağlayıcı |
L | 700 | 1000 | 1200 | 1700 | 1900 | 2200 |
| Təxminən çəki |
Ton |
4.5 | 8 | 14 | 25 | 45 | 72 |
RIVET hazırlayan maşının xüsusiyyətləri olduqca açıqdır. Kalıp dəyişdirmə çox rahatdır. Müxtəlif pərçimlərin müxtəlif formaları etmək üçün, yalnız qəlib dəsti dəyişdirin. Məsələn, dəyirmi başlardan düz başlara qədər. Bu maşının təsir qüvvəsi kifayətdir. Alüminium, mis və ya dəmir materialların olub-olmaması, heç bir krakinq və deformasiya olmadan müntəzəm başları basa bilər.
Məhsul təfərrüatları
RIVET hazırlayan maşın, əsasən telləri bərk pərçimlərə çevirmək üçün soyuq başlıq prosesindən istifadə edir. Bu proses, məftilləri qidalandırmaq, düzəltmək, onu dəqiq blanklara kəsmək və sonra pərçim başını düzəltmək daxildir. Maşın, kalıp boşluğundakı boşluğun bir ucunu çıxarmaq və kəsmək üçün bir yumruq istifadə edərək yüksək təzyiqdən istifadə edir. Soyuq başlıq prosesi metalın sürüşməsinə səbəb olur, bununla da materialı qızdırmaması olmadan perçin başının xarakterik formasını meydana gətirir.
Maşın əvvəlcə tel çubuğunu (adətən polad, alüminium və ya mis ərintisindən hazırlanan) hər hansı bir əyilməni aradan qaldırmaq üçün düzəldici mexanizmi bəsləyir. Sonra, dəqiq silkələmə maşını düzəldilmiş məftilləri xüsusi uzunluqların hamısını kəsir. Bu vahid ölçülü bir lilet, soyuq başlıq hissəsinə (perçin başlarını formalaşdırmaq üçün) daxil etməzdən əvvəl xammaldır və onlar çox vacibdir.
Bir çox pərçimləmə maşınları, üzücü prosesdən dərhal sonra bəzək stansiyası ilə təchiz edilmişdir. Bu addım, yeni pərçim başının kənarında meydana gələn kiçik burrs və ya kəskin kənarları (yumruq və ölmək arasındakı yuxarı metal) meydana gətirən kiçik burrları və ya kəskin kənarlarını silə bilər. Kəsmə, RIVET rəhbərinin dəqiq bir kontur və ardıcıl diametrə sahib olmasını təmin edir, bu düzgün quraşdırma və görünüş üçün çox vacibdir.
