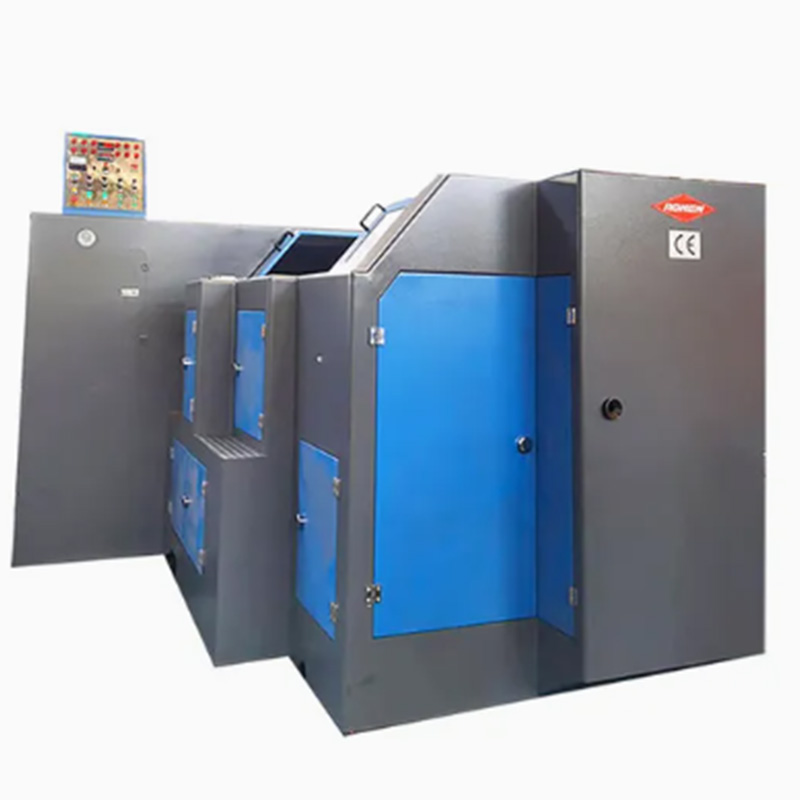

Ronen® - Açar Təchizatçı - Soyuq Döyüşmə 5 stansiya boltu keçmiş maşın beş soyuq emal addımları ilə bolt blankları: tel kəsmə, üzücü, baş əmələ gətirmə, kəsmə və şaft daşları. Sadəcə telləri qidalandırıcı maşına qoyun, qurun və avtomatik işləyir.
5 stansiya boltun soyuq saxta olan keçmiş maşın, ardıcıl beş soyuq ekstruziya stansiyası ilə metal teli bolt boşluğa çevirir. İstehsal olunan şey bütün başı olan və sarsılmış bir bolt boş idi. Bundan sonra sonrakı iplik əməliyyatları üçün istifadə edilə bilər.
Boltun keçmiş maşınının beş stansiyası açıq şəkildə müəyyən edilmiş vəzifələri müəyyənləşdirdi: Stansiya 1 tel kəsib kiçik çıxıntıları (başın ilkin forması) çıxarır; Stansiya 2, forma təmizləmək üçün başı əvvəlcədən vurğulayır; Stansiya 3 çubuq hissəsini (məsələn, azalma və ya addımlar basmaq kimi) emal edir; 4 stansiya başın təfərrüatlarını incə şəkildə basdırır; Stansiya 5, çubuq hissəsinin və başın formalaşmasını yekunlaşdırır. Bütün proses istilik tələb etmir; Birbaşa soyuq vəziyyətdə aparılır.
Maşın, istilik ehtiyacı olmadan metal teli düzəldə bilər. Avtomatlaşdırılmış avadanlıq əvvəlcə metal tel çıxarır, lazım olduqda xüsusi uzunluqlara kəsir və sonra ardıcıllıqla beş fərqli emal stansiyasına nəql edir. Hər stansiya başı formalaşdırmaq və ya çubuğun hissəsini daxil etmək, nəticədə bolt yaratmaq kimi konkret əməliyyatlar edir.
5 stansiya boltunun soyuq saxtalaşdırmasının texniki mərkəzi, keçmiş maşın, ötürmə mexanizmi və qəliblərdə yerləşir. Stanslar arasındakı bolt boşluqlarını hərəkət etdirmək üçün mexanizm dəqiq saxlanılması lazımdır və saxta qəliblərin taxıl vəziyyəti, boltların spesifikasiyalara cavab verməsini təmin etmək üçün yoxlanılmalıdır.
Soyuq 5 stansiya boltunun keçmiş maşınının olması xüsusiyyəti, hərtərəfli stansiya funksiyalarına sahib olması və müxtəlif materiallara çox uyğunlaşmasıdır. 1-2 mövqe boru başının başı üçündür və 3-5 mövqe borunun gövdəsi üçündür. Sadə dəyirmi başlardan tutmuş pilləkənlərə qədər olan boltları idarə edə bilər. Hər bir iş stansiyasına tətbiq olunan təzyiq müstəqil şəkildə tənzimlənə bilər və bu, telə çatlamağa səbəb olmayacaqdır.
| Model | Vahidi | Rnbp-65s | Rnbp-85s |
Rnbp-105s |
Rnbp-135l |
Rnbp-135l |
Rnbp-135ll |
RNBP-165S |
| Döymə stansiyası | Xeyr. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Saxtakarlıq | Kqf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.cut-off dia | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Max.Mut-off uzunluğu | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Çıxış dərəcəsi | PCS / dəq | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.k.o. Vurnuxma | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Vurnuxma | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Əsas qoç vuruşu | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Əsas motor gücü | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Ümumi qaralır. kəsilmiş ölmək | mm | Ø30x45l | Ø50x50L |
Ø45x59l |
Ø45x59l |
Ø63x69l |
Ø58x69l |
Ø75x100l |
| Ümumi qaralır. yumruq ölmək | mm | Ø40x90l |
Ø45x125l |
Ø53x115l |
Ø53x115l |
Ø60x30l |
Ø60x229L |
Ø75x185l |
| Ümumi qaralır. əsas ölmək | mm | Ø50x110l |
Ø60x130L |
Ø75x135l |
Ø75x185k |
Ø86x190l |
Ø86x305l |
Ø108x200l |
| Ölmək | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Təxminən. ağırlıq | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Tətbiq olunan Bolt Dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Boşluq uzunluğu | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Ümumilikdə | mm | 5500 * 3300 * 2400 | 6500 * 3500 * 2500 | 7400 * 3700 * 2800 | 9000 * 3800 * 2900 | 10000 * 4000 * 2900 | 11800 * 4100 * 3200 | 12600 * 5100 * 2800 |
